一、數字孿生系統簡介

充油互感器缺陷診斷數字孿生系統是一種集成了先進傳感器技術和數據分析能力的監測系統。它不僅能夠實時監控充油互感器的運行狀態，還能通過模擬和預測技術，提前發現并診斷潛在的缺陷，從而為電力設備的預防性維護提供支持。該系統的應用，顯著提高了電力系統的可靠性和安全性。

二、三維模型

1. 充油互感器模型

該模型不僅精確模擬了充油互感器的物理結構和工作原理，還通過高精度傳感器監測其內部油位、溫度、壓力等關鍵參數。這種模擬不僅幫助技術人員直觀理解設備的工作狀態，還能通過模擬不同的工作條件，測試和優化維護策略。

2. 避雷器模型

該模型展示了與充油互感器協同工作的避雷器，模擬了其在電力系統中的作用和狀態。通過這種模擬，用戶可以更好地理解避雷器在保護電力系統免受雷擊和其他過電壓現象中的重要性。

3. 環境模型

展示了互感器設備模型及周邊環境。

三、場景動畫

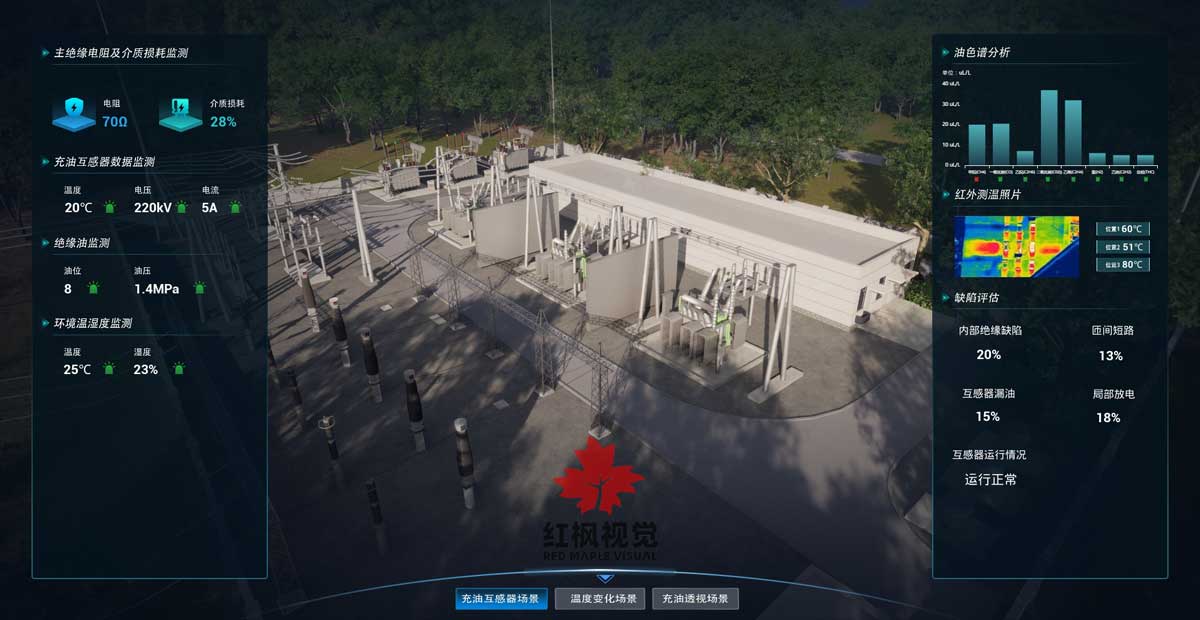

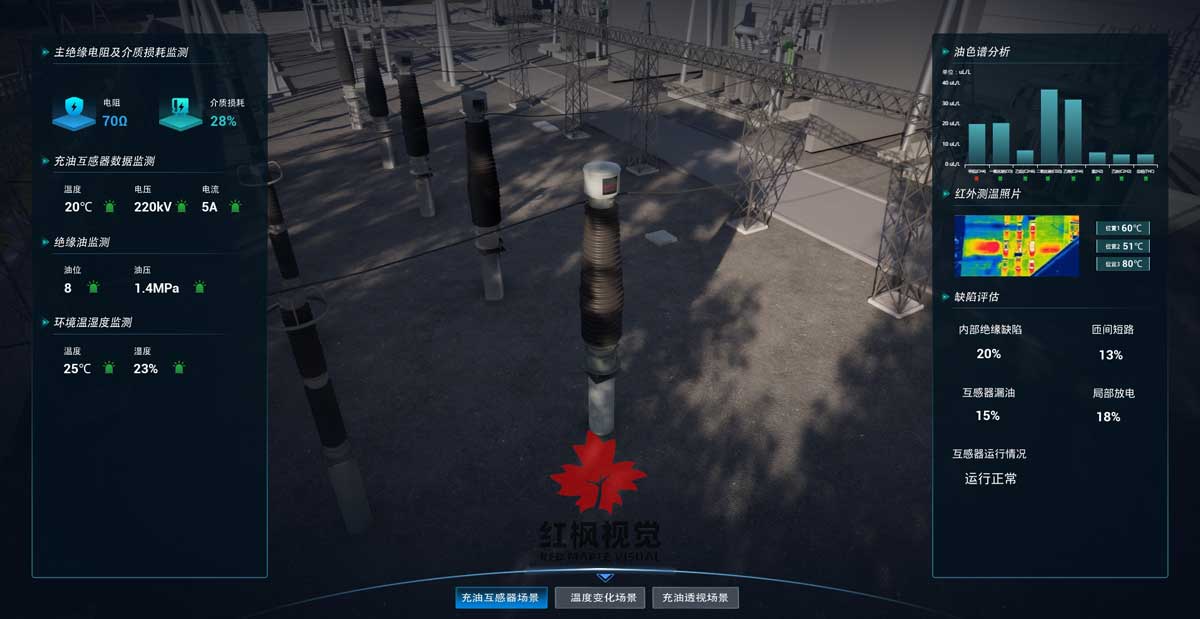

1. 充油互感器場景

充油互感器場景通過三維模型精確模擬了充油互感器的物理結構和工作原理。用戶可以通過這個場景直觀地了解充油互感器的內部油位、溫度、壓力等關鍵參數。這種模擬不僅幫助技術人員理解設備的工作狀態，還能通過模擬不同的工作條件，測試和優化維護策略。

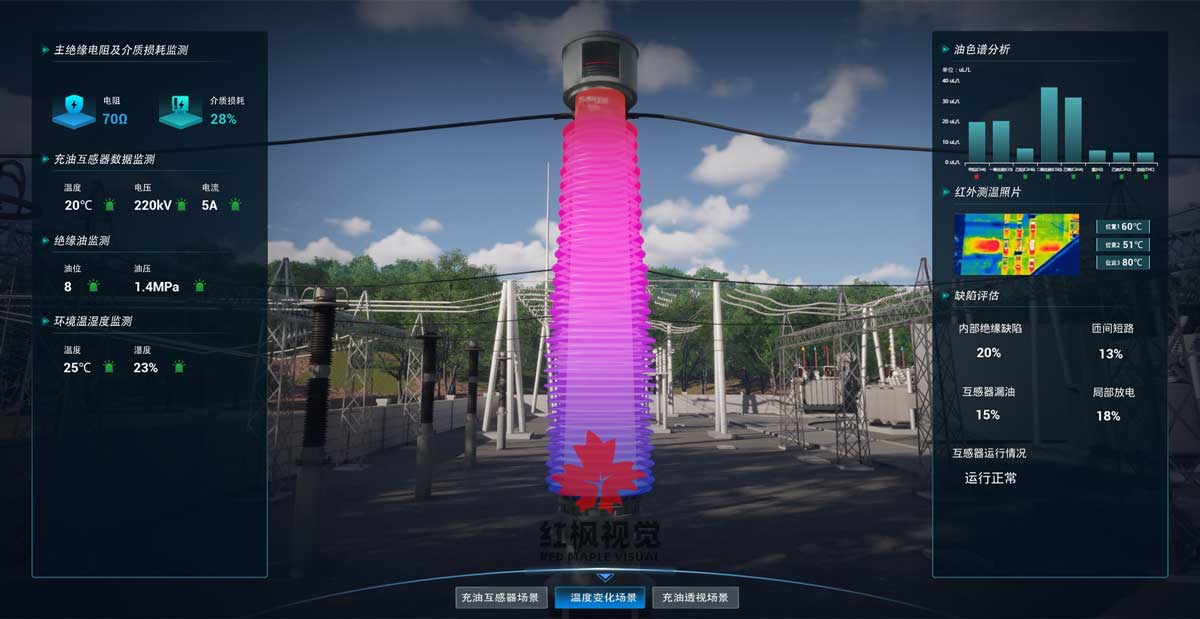

2. 溫度變化場景

溫度變化場景專注于展示充油互感器在不同環境條件下的溫度變化。通過實時監測和數據顯示，用戶可以觀察到設備在不同工作狀態下的溫度響應，從而評估其熱穩定性和可能的熱相關故障風險。

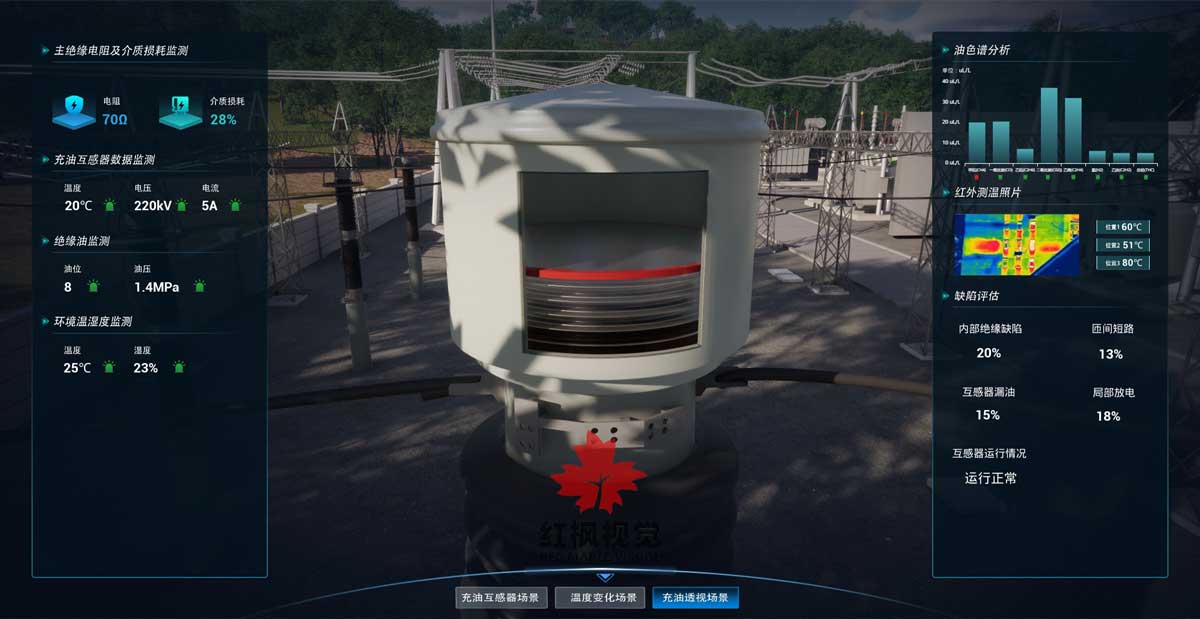

3. 充油透視場景

充油透視場景提供了充油互感器內部的詳細視圖，允許用戶“透視”設備內部的油位和油質情況。這種透視功能有助于技術人員檢查充油互感器的內部狀態，及時發現油位異常或油質問題，確保設備運行的可靠性。

四、交互功能

1. 場景瀏覽

用戶可以通過三維視圖自由瀏覽充油互感器及其周圍環境，了解設備的空間布局和工作狀態。

2. 場景切換

用戶可以根據需要點擊對應的場景按鈕顯示對應的場景狀態。

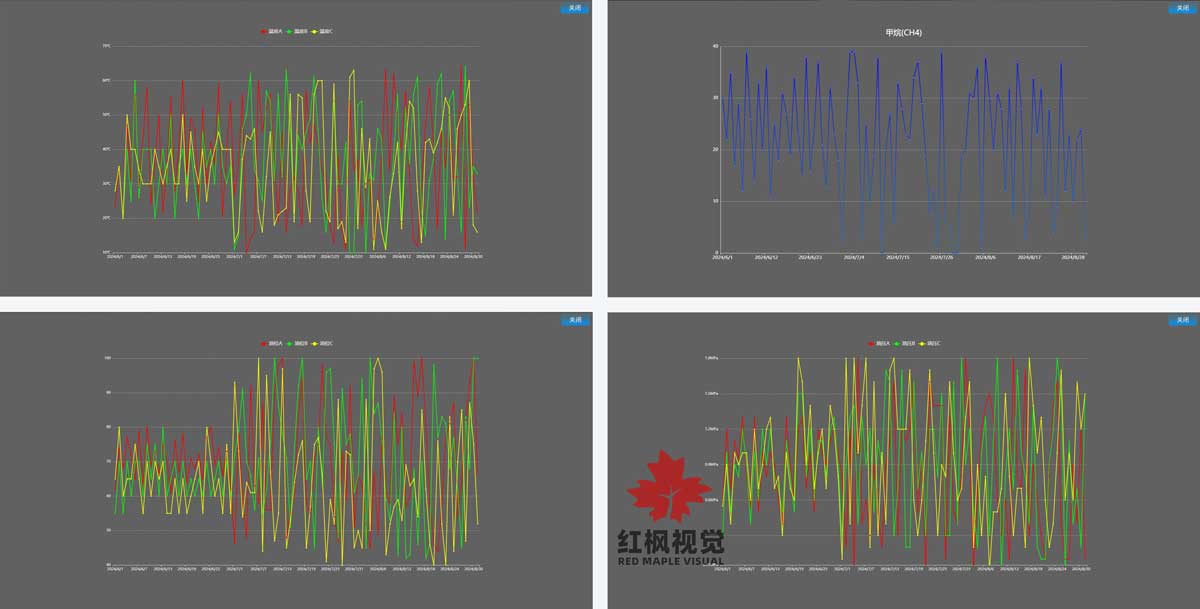

3. 歷史圖表信息查看

系統支持歷史數據的存儲和圖表化展示，用戶可以查看設備在不同時間點的運行數據，進行趨勢分析。

五、可視化實時數據

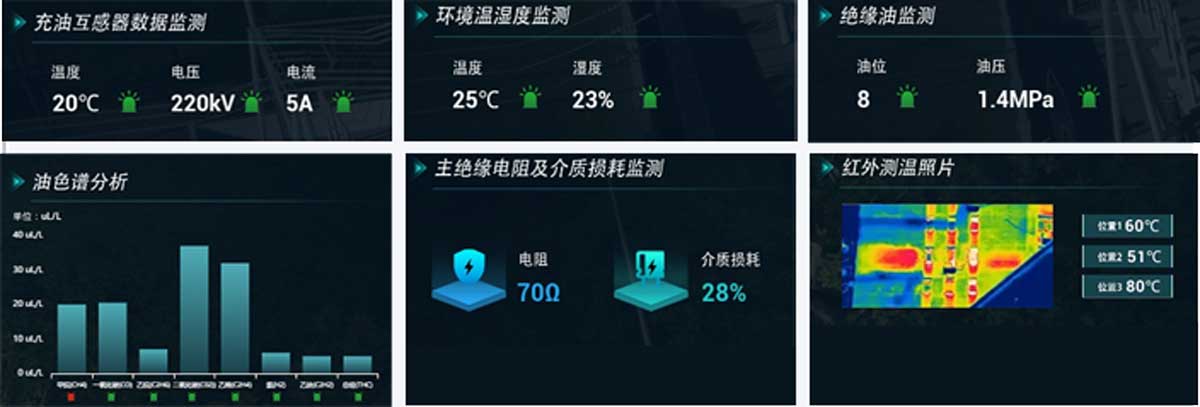

系統能夠實時顯示傳感器收集的充油互感器關鍵參數，如油位、溫度、壓力等，并在UI界面上直觀呈現。

1. 互感器油位油壓

監測互感器油位油壓，查看當前狀態。

2. 環境溫度濕度

傳感器檢測周圍環境溫濕度，并顯示在UI界面上。

3. 缺陷診斷

基于收集的數據和內置的診斷算法，系統能夠識別充油互感器的潛在缺陷。

4. 監測界面

監測界面是充油互感器數字孿生系統的核心部分，提供了一個用戶友好的操作平臺。在這個界面上，用戶可以實時查看傳感器收集的關鍵參數，如油位、溫度、壓力等，并進行數據和歷史數據的圖表化查看。監測界面的設計旨在使技術人員能夠輕松地進行設備監控和維護決策。
